蒸汽攪拌夾層鍋又名夾層蒸汽鍋、攪拌夾層鍋。蒸汽夾層鍋廣泛應用于糖果、制藥、乳品、酒類、糕點、蜜餞、飲料、罐頭、鹵味等食品的加工，也可用于大型餐廳或食堂熬湯、燒菜、燉肉、熬粥等，是食品加工提高質量、縮短時間、改善勞動條件的良好設備。
目錄
- 蒸汽攪拌鍋分類
- 蒸汽攪拌鍋結構
- 蒸汽攪拌鍋用途
- 蒸汽攪拌鍋特點
蒸汽夾層鍋分類
攪拌鍋結構
蒸汽夾層鍋主要由鍋體和可傾架組成；鍋體是由內外球形鍋體組成的雙層結構形式，中間夾層通入蒸汽加熱。
鍋體材質：
(a) 內鍋體不銹鋼(SUS304/SUS316L)、外鍋體碳鋼(Q235-B)，外涂防銹漆；
(b) 內外鍋體全不銹鋼(SUS304/SUS316L)。
攪拌鍋用途
1、蒸汽夾層鍋夾層鍋廣泛應用于糖果、制藥、乳品、酒類、糕點、蜜餞、飲料、罐頭、鹵味等食品的加工。
2、可用于大型餐廳或食堂熬湯、燒菜、燉肉、熬粥等，是食品加工提高質量、縮短時間、改善勞動條件的良好設備。
攪拌鍋特點
1、加熱高效 蒸汽夾層鍋以一定壓力的蒸汽為熱源，夾層鍋具有受熱面積大、熱效率高、加熱均勻、液料沸騰時間短、加熱溫度容易控制等特點。
2、安全方便 夾層鍋鍋內層鍋體(內鍋)采用耐酸耐熱的奧氏型不銹鋼制造，配有壓力表和安全閥或電控箱，外型美觀、安裝容易、操作方便、安全可靠。
夾層鍋技術參數
|
公稱容積
|
50
|
100
|
200
|
300
|
400
|
500
|
600
|
800
|
1000
|
|
|
口徑（mm）
|
Φ600
|
Φ700
|
Φ800
|
Φ900
|
Φ1000
|
Φ1100
|
Φ1200
|
Φ1300
|
Φ1400
|
|
|
鍋深（mm）
|
400
|
450
|
530
|
630
|
680
|
730
|
780
|
830
|
900
|
|
|
傳熱面積（m2）
|
0.45
|
0.58
|
1.12
|
1.42
|
1.75
|
2
|
2.3
|
3.2
|
3.9
|
|
|
接口尺寸
|
蒸汽管
|
3/4”
|
1”
|
2”
|
||||||
|
冷凝水管
|
3/4”
|
1”
|
||||||||
|
夾層工作壓力
|
≤0.09Mpa（可根據客戶使用情況進行調整設計）
|
|||||||||
|
攪拌速度
|
36 r/min（可根據客戶使用情況進行調整設計）
|
|||||||||
|
攪拌功率（Kw）
|
0.55
|
0.55
|
0.75
|
1.1
|
1.1
|
1.5
|
1.5
|
2.2
|
2.2
|
|
注：
1、圖表中的攪拌功率為標準配置，如客戶另有要求，請?zhí)岢觥?/span>
2、夾層工作壓力≤0.09Mpa，如客戶有特殊要求可按要求定做。
3、夾層鍋選型需提供的工藝參數：物料性質、工作壓力、工作溫度、特殊要求等。

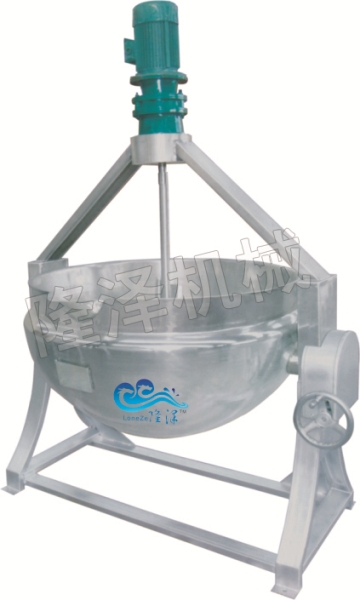

蒸汽夾層鍋結構示意圖
注：上面的夾層鍋示意圖都屬于常規(guī)型示意圖，如有特殊要求請?zhí)岢?!
